某高校存储虚拟化应用
某高校携手NetApp建设虚拟化&统一化数据
存储系统
该校是国家“211工程”重点建设高校之一,是一所综合性大学,现设有23个学院和1个校管系;设有68个学士学位专业、131个硕士学位授权点、17个工程硕士领域、35个二级学科博士学位授权点、5个一级学科博士学位授权点、19个自主增设二级学科博士专业、11个博士后科研流动站、1个MBA授权点和1个法律硕士授权点;拥有教育部重点学科4个、上海市优势学科4个、上海市特色学科5个;拥有2个科技部与上海市共建的国家重点实验室培育基地,1个国家体育总局体育社会科学重点研究基地,1个教育部重点实验室,1个教育部省部共建重点实验室,1个教育部工程研究中心,1个教育部特色专业建设点,2个上海市人文社会科学重点研究基地。
该校计算机校园网作为中国教育科研网(CERNET)的联网单位,接入位于上海交通大学的CERNET华东地区中心节点。校园网目前已通过光缆连通了该校的三个校区,均具有冗余链路,已经实现校区间万兆、出口千兆、校内汇聚千兆和百兆到桌面的格局。
自96年校园网建设至今,网络基础设施建设已基本完善。近年来信息化建设也有了跨越式的发展,新购置的Alcatel 9700万兆交换机、HP Superdome小型机以及HP EVA8000存储为我校信息化建设提供了强有力的保障。
当前所有教学及宿舍楼宇已经接入校园网,主要公共室内室外区域均具备无线接入功能,相继建设了“一卡通”、“门禁”等专网,IDC和托管机房等均已建成使用,校内已经实现一卡通消费、借还书和宿舍门禁进出等功能,各种网络应用申请已经具有统一身份认证和在线实时自助开通功能。IP地址申请数近20000个,Email用户14000余人。师生员工均可通过VPN和代理等方式从校外访问校内资源。
空间需求爆发式增长,多套存储系统管理复杂.该校现有设备已不能满足当前及未来的需求,面临以下挑战:
-存储空间的挑战—存储空间已无法满足日益增长的数据需求;
-应用对存储特性的挑战—单卷及单LUN的大小、快照技术等;
-统一管理的挑战—如何将原有设备统一管理起来;
-虚拟化、容灾需求—存储虚拟化、未来容灾需求;
针对目前状况,立即进行有效的存储系统改造迫在眉睫,该校提出网络存储系统的设计应遵循如下原则:
方案先进合理,产品性能优异,先进且可靠,并可利用一种系统的、简单的方式,经济地达到有效提升存储系统性能的目的。建成的存储系统应该易于配置、管理和维护;
另外,还需要具有较高的灵活性和可扩展性以适应未来业务的发展: -满足FC-SAN、NAS及IP-SAN存储访问协议,统一化存储;
-双控制器冗余;
-支持快照及快照快速恢复;
-支持主流操作系统;
- 存储虚拟化功能;
-存储空间灵活管理;
结合该校目前实际应用情况,在此项目中采用NetApp的虚拟化统一存储系统平台V3160A,为现有的一卡通、Mail、SAP等核心业务提供存储空间;并配置CIFS、NFS、FCP、iSCSI数据访问协议以及SnapShot、SnapRestore数据管理软件。

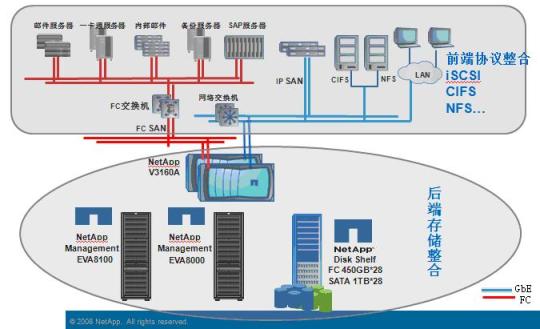

存储虚拟化拓扑图

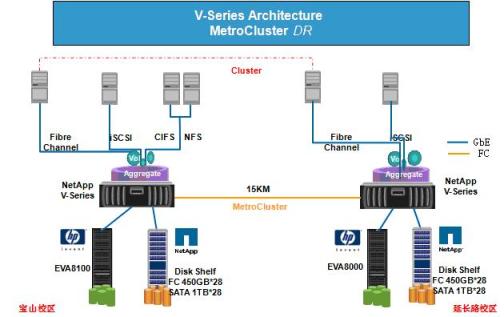

容灾方案示意图
双冗余结构,安全高效
全冗余体系设计结构,整个存储系统不存在任何单点故障;独有的Raid DP技术,可以保证任意两块磁盘同时失效,不会造成数据的丢失,而且不会加重系统的负担;独有的SnapShot(快照)技术,可以在线保存255个时间点的数据备份,而且对系统的性能没有任何影响(其他存储产品的快照,在保留多个时会对系统性能造成严重的影响);SnapRestore快速恢复技术,可以在小于2分钟的时间内恢复到任意一个SnapShot点;(SnapShot和SnapRestore配合,还可以用于应用系统的频繁测试);SnapMirror同步或异步数据容灾解决方案,通常的容灾方案一般需基于FC链路完成,而NetApp的容灾方案既可基于FC链路完成,也可以基于TCP/IP完成,支持同步、准同步、异步三种方式,为用户提供了灵活的选择。
高可用性设计,保证业务连续性
MetroCluster存储集群容灾解决方案,可以基于FC链路,以全冗余的、可以两地部署的存储高可用性架构实现自动化切换、易管理的数据容灾,可以轻松为实现应用级容灾,在同机房,同园区(500m内)、城域(10km~30km)以及超远距离容灾提供易部署、易维护、易管理、易拓展的容灾存储架构。
