NetApp为上海大学
信息化校园建设护航
上海大学是一所综合性大学,国家“211 工程”重点建设高校之一。现设有23个 学院和1个校管系;设有68个学士学位专业、131个硕士学位授权点、17个工程硕 士领域、35个二级学科博士学位授权点、5 个一级学科博士学位授权点、19个自主增 设二级学科博士专业、11个博士后科研流动站、1个MBA授权点和1个法律硕士授权 点;拥有教育部重点学科4个、上海市优势 学科4个、上海市特色学科5个;拥有两个科技部与上海市共建的国家重点实验室培育基 地,1个国家体育总局体育社会科学重点研 究基地,1个教育部重点实验室,1个教育部省部共建重点实验室,1个教育部工程研究中心,1个教育部特色专业建设点,两个上 海市人文社会科学重点研究基地。
上海大学计算机校园网作为中国教育科研网 (CERNET)的联网单位,接入位于上海交 通大学的CERNET华东地区中心节点。上海 大学校园网目前已通过光缆连通了上海大学三个校区,均具有冗余链路,已经实现校区间万兆、出口千兆、校内汇聚千兆和百兆到桌面的格局。
上海大学自1996年校园网建设至今,网络 基础设施建设已基本完善。当前所有教学及 宿舍楼宇已经接入校园网,主要公共室内室 外区域均具备无线接入功能,相继建设了“ 一卡通”、“门禁”等专网,IDC和托管机 房等均已建成使用,校内已经实现一卡通消费、借还书和宿舍门禁进出等功能,各种网 络应用申请已经具有统一身份认证和在线实 时自助开通功能。IP地址申请数近20,000 个,E-mail用户14,000余人。师生员工均可通过VPN和代理等方式从校外访问校内资源。
空间需求爆发式增长,多套存储系统管理 复杂
随着学校信息化建设的深入开展和信息化 业务的不断完善,上海大学对数据存储的需求日益增长;加之学校用户数量众多, 数据中心运行空间明显不足,这都使得现有的存储空间变得非常紧张,急需尽快扩 大存储容量。
此外,上海大学两个校区均采用了不同厂 商不同型号的存储系统,众多的操作系统 和繁杂的应用给存储系统的管理和性能的 优化带来了不小的挑战。
不仅如此,考虑到学校现有的Microsoft Exchange、Microsoft SQL Server等办 公自动化和数据库应用都基于Windows 平台,特别需要防范由于计算机病毒、黑 客攻击等造成的数据丢失。同时,由于学 校暂无对系统和用户数据的整体规划和管理,无法完成数据的集中高效备份,这也给数据的安全造成了隐患。
考虑到目前的状况,尽快对上海大学现有 的存储系统改造已迫在眉睫。
采用NetApp V3100系列虚拟化存储及 MetroCluster软件,实现数据的统一有效 管理并满足了容灾需求
经过对多个入选方案的一系列严格评估与 挑选,考虑到NetApp存储系统的稳定性、高性能和灵活的可扩展性,上海大学最终 选择了NetApp作为此次存储改造项目的合作伙伴。
本期项目中,上海大学采用NetApp V3160A型号虚拟化存储系统,配置光纤磁盘柜、SATA盘柜及大容量缓存卡,为现 有的一卡通、邮件服务器、SAP等核心业 务提供高性能存储空间。此外,上海大学还采用了CIFS、NFS、FCP、iSCSI数据访问协议以及MetroCluster、SnapShot、SnapRestore数据管理软件。
NetApp V3160A存储系统将上海大学原有不同品牌的存储系统进行有机整合,统一管理,形成一个 统一的虚拟化存储池,同时这个存储池也具备了NetApp存储系统独有的RAID-DP、Snapshot、FlexVol、FlexShare等产品特性。而新增的光纤磁盘和SATA盘也可直接连接到NetApp V3160A上,以此达到对现有容量的扩展。
通过NetApp V3160A存储系统建成虚拟 化存储池,上海大学实现了数据的集中存储。为了让数据更安全,上海大学还在 NetApp的建议下构建了对数据的本地保护和异地容灾的双重防护。本地数据保护主 要是采用NetApp的冗余构架设计(控制器 冗余、电源冗余、链路冗余等),防止设备部件物理故障;NetApp RAID-DP技术提 供双磁盘容错功能;Cache断电保护技术 从技术角度防范了物理故障;而SnapShot 功能可防范误操作、病毒等对数据造成的破坏。
NetApp为上海大学实施的异地容灾方案为:在相距15公里远的宝山路和延长路 两校区通过裸光纤链路连接两端NetApp V系列设备,两校区的V系列设备均配置 成为MetroCluster,达到应用级异地容 灾要求;MetroCluster配合应用系统级Cluster,实现应用的容灾切换。

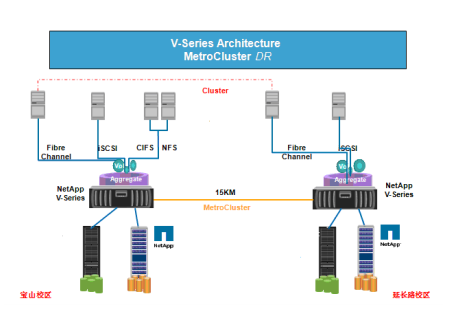

上海大学存储虚拟化拓扑图
上海大学数据容灾方案示意图
管理更加简单,数据更加安全
上海大学通过使用NetApp存储系统构建的虚拟化存储池实现了对不同存储系统统一有效的管理,新增的光纤盘和SATA盘大大扩充了存储空间的容量,完全满足了学 校目前的存储容量需求,此外,NetApp V3160A为不同的应用系统提供多样化的存 储协议,这让学校有了更多的自主选择权利,能够根据自己的要求或应用级别进行合理组合。
在容灾方面,NetApp MetroCluster软件 将基于阵列的群集与同步镜像相结合,提供持续可用性和零数据损失,让上海大 学的用户能够在两个校区间进行数据容 灾。如果任意一个校区系统遭遇故障, 另一个校区都能及时响应,这极大地提升 了数据的可用性和可靠性。借助NetApp MetroCluster软件的帮助,两个校区实现 了RPO、RTO接近零的容灾。
上海大学数据中心技术主管倪卫民表示:“这次采用的NetApp虚拟化存储解决 方案方便了我们对不同应用系统进行统一管理,我们明显感觉到数据中心运行效率 有了较大程度的提高。非常感谢NetApp为上海大学量身定做的解决方案,在未来我们还会继续加强与NetApp的密切合作。”
